保温メンテナンス工事

増し保温® 工法 (保温機能回復工法)

エアロジェル断熱材である「パイロジェル™ XTE」は、低熱伝導性、はっ水性、柔軟性などに優れた断熱材です。当社ではその優れた性能を活かした画期的な工法を開発し、地球環境保全に貢献しています。

製品カテゴリー

工事(保温・保冷・耐火・防音)断熱(保温・保冷)工事省エネルギー診断 システムその他サービス省エネルギー診断 システム

産業分野

化学・石油化学石油精製・石油化学化学エネルギー(電気・ガス・熱供給)火力発電(石炭)火力発電(LNG)原子力発電水素・アンモニアバイオマス発電・熱供給プラント

特長

各種工場や発電所などの屋外で使われている保温材は、外装材の継目から浸入する雨水で配管が腐食したり、保温機能が低下してしまう問題が発生します。当社ではこのような課題をクリアした画期的な保温機能回復工法「増し保温」工法を開発しました。既設保温材を撤去することなく保温機能を回復・向上させることで、省エネルギー、廃棄物削減に貢献します。

雨水浸入により失われた保温材の機能を回復させます。

パイロジェル XTEのはっ水性によりCUI(配管外面腐食)の主要因である雨水の浸入をシャットアウトします。

既設部分は取り外さずに施工するため、産業廃棄物の発生を抑制できます。
●撤去費用がかからず、時間が短縮でき補修費用が大幅に削減できます。

仕様

施工概要

既設外装材にパイロジェル XTE取り付け

新規外装材取り付け



実際の効果

某化学工場の蒸気配管の場合、増し保温工法により放散熱量が大幅に減少しました。
増し保温工法 施工前

増し保温工法 施工後

保温材
既設保温材 けい酸カルシウム保温材75mm
表面温度 40.5℃
放散熱量 269 W/m2
*周囲の温度 27℃
保温材
既設保温材 けい酸カルシウム保温材75mm
+ パイロジェル XTE 10mm
表面温度 34.1℃
放散熱量 64 W/m2
*周囲の温度 30℃



施工例



施工例1:蒸気配管

施工例2:蒸気配管

中性子水分系を用いた保温材の含水率検知

近年プラントの老朽化に伴い、常温~150℃保温施工された配管・機器の腐食が問題になって来ています。その原因の多くは保温材が吸水してしまい、 腐食雰囲気を形成している事があげられています。今まで腐食点検には、足場や外装材ならびに保温材の取り外しが必要でしたが、中性子水分計を用いる事で、事前 に腐食の可能性が高い箇所(保温材が含水している箇所)を検知することによって、より効率的な腐食検査が可能になります。

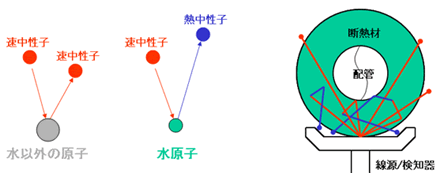

中性子水分計の測定原理
線源から放射された速中性子が水分(水素原子)にあたると、熱中性子が発生
この熱中性子を中性子検出管(ヘリウム)でカウントすることで、水分量の大小を測定

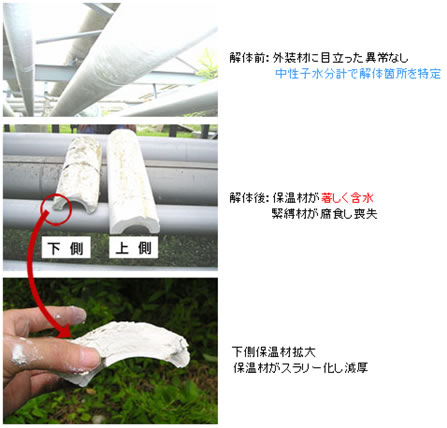

保温材解体実施例
<外見だけでは判断できない保温材の含水>

関連情報

増し保温工法パイロジェル XTE

エネルギーのムダをなくす増し保温工法

CUI抑制・安全・安心の増し保温工法

増し保温®工法保温機能回復検証実験
既設含水保温材が乾燥する過程を映像でご覧ください。
