セラスタック®

角型煙突用ライニング材

TOMBO™ No. 6496

「セラスタック」は、ゾノトライト（けい酸カルシウム）を主体とし、耐熱骨材、無機補強繊維を添加した耐熱性、加工性に優れたボード状の煙突ライニング材です。給湯用、暖房用ボイラの排気、自家発電用内燃機関の排気に使用できます。

製品カテゴリー

建材（住宅用・非住宅用）煙突ライニング材

産業分野

住宅・非住宅ビル（非住宅）建築建築設備各種工場の設備ボイラー

特長

効率的に断熱材の厚さが設定できます。
製品の厚さが35mm、50mm、70mmと3種類あり、これらを組み合せることで排ガス温度に応じて効率的な断熱材の厚さを設定できます。
2層構造により高い排ガス温度に対応できます。（発電機用、コージェネレーション用仕様）
排ガス温度が350℃～650℃になる場合、熱の影響が低減する2層構造を採用し、煙突の安全性を高くします。
※排ガス温度が350℃以下の場合は、厚さが50mmもしくは70mmの単板でもご使用いただけます。

仕様

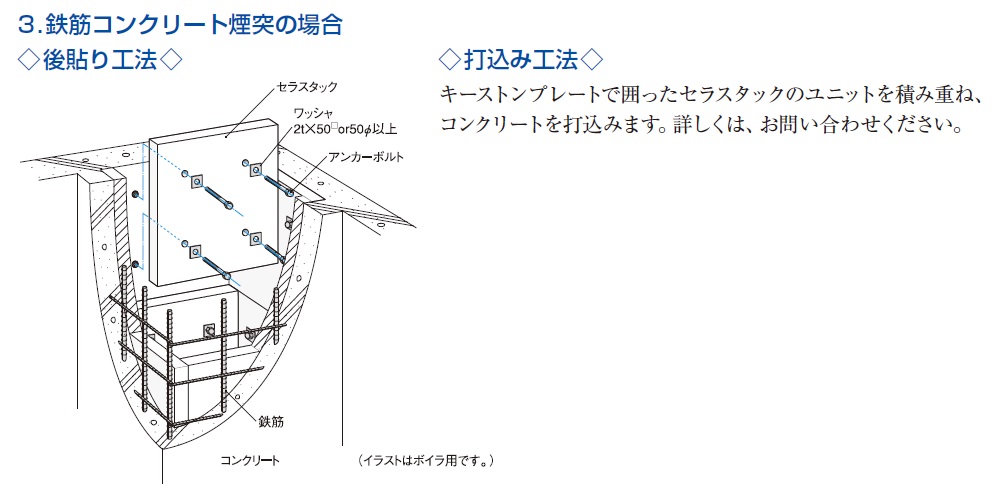

セラスタックは、建築構造により次の工法があります。詳細はお問い合わせください。
なお、いずれの工法で実施する場合でも、陣笠は必ず設置してください。

標準性能

安全使用温度 (℃)	上限	650
安全使用温度 (℃)	下限	燃料の種類による^注1
密度 (kg/m³)		500±50
曲げ強度 (N/mm²)		2.94以上
加熱後収縮率 (％) 650℃×3h	長さ方向	0.35以下
熱伝導率(W/(m･K))		0.079＋0.000049θ^注2

注1 下限の温度は、(下表「燃料種別　煙突出口の排ガス温度の下限」)参照
注2 実測値であり規格値ではありません。

標準寸法

厚さ(mm)	幅(mm)	長さ(mm)	重量(kg/枚)
35	1,250	2,500	55
50			78
70			109

排ガス温度の上限・下限

排ガス温度の上限（煙突入口）
単層 350℃以下
2層 650℃以下
排ガス温度の下限（煙突出口）
燃料の種類に応じて下表の通りとしてください。
[燃料種別　煙突出口の排ガス温度の下限]

燃料の種類	煙突出口排ガス温度の下限	理由
Ａ重油	160℃以上	排ガス中のSO₃の硫酸凝縮によるライニング材の劣化防止
Ｂ重油	180℃以上
灯油	130℃以上
ＬＰガス	130℃以上
軽油	120℃以上
都市ガス 13A､12A､6Aなど	120℃以上	過剰な吸水（結露水）によるライニング材の劣化防止

※設備の運転開始時および停止時前後の排ガス温度は、上記下限温度の対象外です。
※設備運転中に上記の下限温度を下回る場合は、煙突内全面をSUSプレート（ステンレス板）で必ず保護してください。
※排ガス温度の下限が分からない場合は、煙突内全面をSUSプレートで保護してください。

その他

「TOMBO」はニチアス（株）の登録商標です。
®が付された名称はニチアス（株）の登録商標です。
™が付された名称はニチアス（株）の商標です。
