梁の巻付け耐火被覆材

TOMBO™ No. 5520

マキベエ® 高密度仕様

巻付け耐火被覆材「マキベエ®」の密度を高め、スリム化を実現!
事務所や店舗、倉庫、複合施設の鉄骨梁の2時間、3時間耐火の施工にぜひご利用ください。

製品カテゴリー

建材(住宅用・非住宅用)巻付け耐火被覆材

産業分野

住宅・非住宅ビル(非住宅)建築倉庫

特長

鉄骨梁の2時間耐火、3時間耐火の耐火被覆厚さを低減できます。

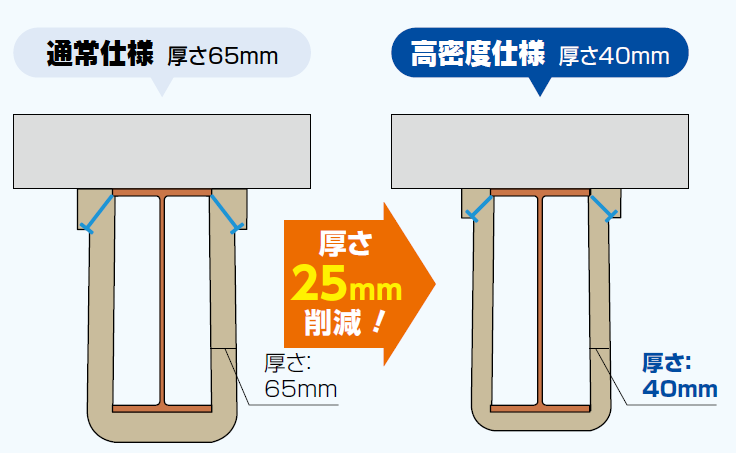

厚さ25mm品で約40%(40mm⇒25mm)、厚さ40mm品も同様に約40%(65mm⇒40mm)低減できます。
天井裏の空間を広げ、施工性向上につながる製品です。

仕様

詳細はマキベエのページをご参照ください。
  厚さ[mm] 密度[kg/m3 標準寸法[mm]
<幅(働き幅)×長さ>
高密度仕様 25 120 925(915)×8,000
40 120 925(895)×5,000
通常仕様 20 100 925(915)×10,000
40 100 925(915)×6,000
40(R) 100 925(895)×6,000
65 110 925(895)×3,300
※製品密度は、規格の中央値を記載しております。

耐火被覆認定、不燃認定については主要認定一覧をご参照ください。

耐火構造認定

耐火被覆認定番号一覧表
2時間耐火
厚さ[mm] 耐火認定番号 鉄骨寸法[mm]
40 FP120BM-0634 H-350×175×7×11以上
*詳細はお問い合わせください。

留付間隔(巻付け方向)=2,440mm以下
留付ピッチ(製品幅方向)=300mm以下
厚さ[mm] 耐火認定番号 鉄骨寸法注1[mm]
25 FP120BM-0481 H-300×200×12×22以上
かつ
(2H+B)/A≦76.5m-1注2
注1:認定書に記載された断面形状係数以下の鉄骨寸法にのみ適用できます。詳細はお問い合わせください。
注2:

高密度仕様の適用鉄骨サイズは?
適用鉄骨寸法判定ページ

3時間耐火
厚さ[mm] 耐火認定番号 鉄骨寸法注3[mm]
40 FP180BM-0021 H-588×300×12×20以上
注3:現状は3面貼りですが、1枚貼りでの耐火認定の再取得を進めております。詳細はお問い合わせください。

その他

  • 「TOMBO」はニチアス(株)の登録商標です。
  • ®が付された名称はニチアス(株)の登録商標です。
  • ™が付された名称はニチアス(株)の商標です。
